在上一节LaTeX基础教程（四）—— 交叉引用 - ME的生活日志中，我们简单提了一下图片的交叉引用，但是没有具体讲述插入图片的代码。因此本节着重讲解一下插入图片的一些操作。

插入单张图片

在插入图片前，需要在导言区加入\usepackage{graphicx}命令，使用graphicx宏包。

基本命令

然后在正文就可以使用下面命令，进行插入图片的操作：

\begin{figure}[htbp]
\centering
\includegraphics{example.png}
\caption{示例图片}
\label{fig:example}
\end{figure}

下面逐行解释代码：

• \begin{figure}定义图片开始域；htbp表示图片位置自适应，h 代表当前位置，t 代表页面顶部，b 代表页面底部，p 代表浮动页；

• \centering表示当前图片居中显示；

• \includegraphics{example.png}表示插入一张名为example，格式为png的图片。当然，也可以插入格式为jpg,svg,pdf,webp,eps等格式图片；另外，该命令有一些可选参数，比如\includegraphics[width=xxx,height=xxx]{image}就能定义图片的长和宽，后面我们具体讲解；

• \caption{示例图片}定义图片标题；

• \label{fig:example}为图片（fig）创建一个名为example的标签，以便交叉引用；

• \end{figure}定义图片结束域。

更改图片大小

使用\includegraphics[width=xxx,height=xxx]{image} 可以定义图片的宽和高。其中xxx可以换为1cm,2em,200px等等。当然，也能改成0.8\textwidth，这种前面是一个数字，后面紧跟着\textwidth的格式，这个意思是，图片设置为页面（文本）宽度的0.8倍。

一个示例：

\documentclass{article}
\usepackage{graphicx}
\usepackage{ctex}

\begin{document}

    \begin{figure}[htbp]
        \centering
        \includegraphics[width=0.6\textwidth]{favicon.png}
        \caption{Logo of Mathenthusiast}
        \label{fig:logo}
    \end{figure}
    这是一张Mathenthusiast（ME的生活日志）的logo，它被定义成了0.6倍页面文字宽，高度自适应（保持横纵比）的一张图片。我们可以使用\\includegraphics[width=xxx,height=xxx]命令来定义图片宽和高。

\end{document}

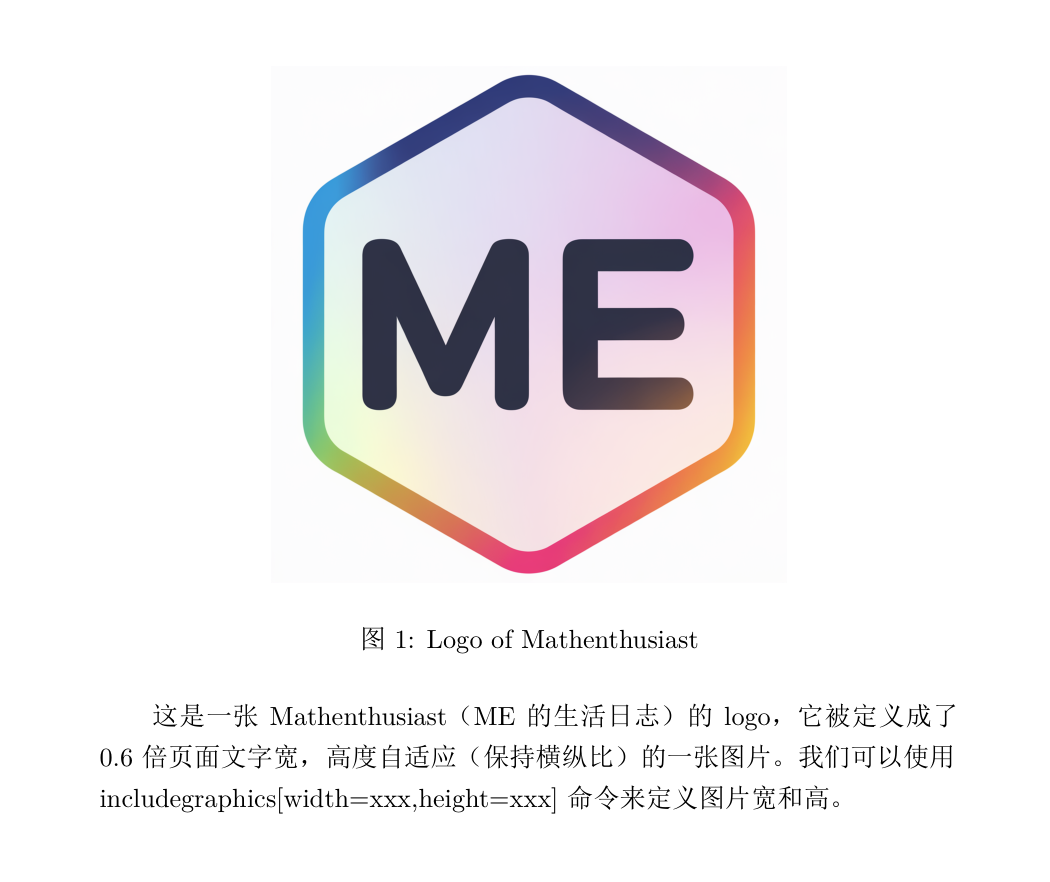

示例输出：

更改图片路径

同样是在\includegraphics[width=xxx,height=xxx]{image} 命令中修改。

我们只需要修改image的路径即可，可以使用绝对路径或相对路径。

• 绝对路径：文件实际存放路径，如D:/latex/include_figue/figure/example.png

• 相对路径：以当前tex文件所在文件夹为起点写路径，如example.png或/example.png或./example.png

需要注意的是，绝对路径和相对路径各有优劣。绝对路径由于写全了路径位置，因此tex文件移动时，也可重新编译，但是image文件移动后，就要重写路径。而相对路径保证了同文件夹下路径的记录，因此只要tex和图片的相对位置没有改变（即使整体被移动甚至上传到其它电脑上），用户仍可成功编译。

插入多张并排图片

有时候，很大的空间仅插入一张图片感觉会非常突兀难看。为了使图片更加美观，我们会将两张，甚至更多图片并排展示。

子图

子图，顾名思义，就是多张图片组合形成一张图，各图片相互关联，共同形成一张大图。

要实现多张图片并排的效果，我们首先需要在导言区使用subfigure宏包，加入\usepackage{subfigure}命令。

然后类似于单张图片命令的代码，实现多图并排：

\begin{figure}[htbp]
\centering
\subfigure[name1]
{
\label{fig_sub1}
\includegraphics[width=0.45\textwidth]{image_1}
}
\subfigure[name2]
{
\label{Fig_sub2}
\includegraphics[width=0.45\textwidth]{image_2}
}
\caption{Main_name} %两张图片合二为一的名字
\label{two_figures}
\end{figure}

示例代码：

\documentclass{article}
\usepackage{graphicx}
\usepackage{ctex}
\usepackage{subfigure}
\begin{document}

\begin{figure}[htbp]
    \centering
    \subfigure[name1]
    {
    \label{fig_sub1}
    \includegraphics[width=0.45\textwidth]{favicon.png}
    }
    \subfigure[name2]
    {
    \label{Fig_sub2}
    \includegraphics[width=0.45\textwidth]{icon_pic.png}
    }
    \caption{Mathenthusiast其中两个logo} %两张图片合二为一的名字
    \label{two_figures}
    \end{figure}
    这两张图片都是Mathenthusiast（ME的生活日志）的logo，其中第一张是主logo，在很多地方都有使用，比如网页缩略图，网站首页等。第二张图仅在文章顶部的摘要部分出现的，在摘要部分显示自己的logo。

\end{document}

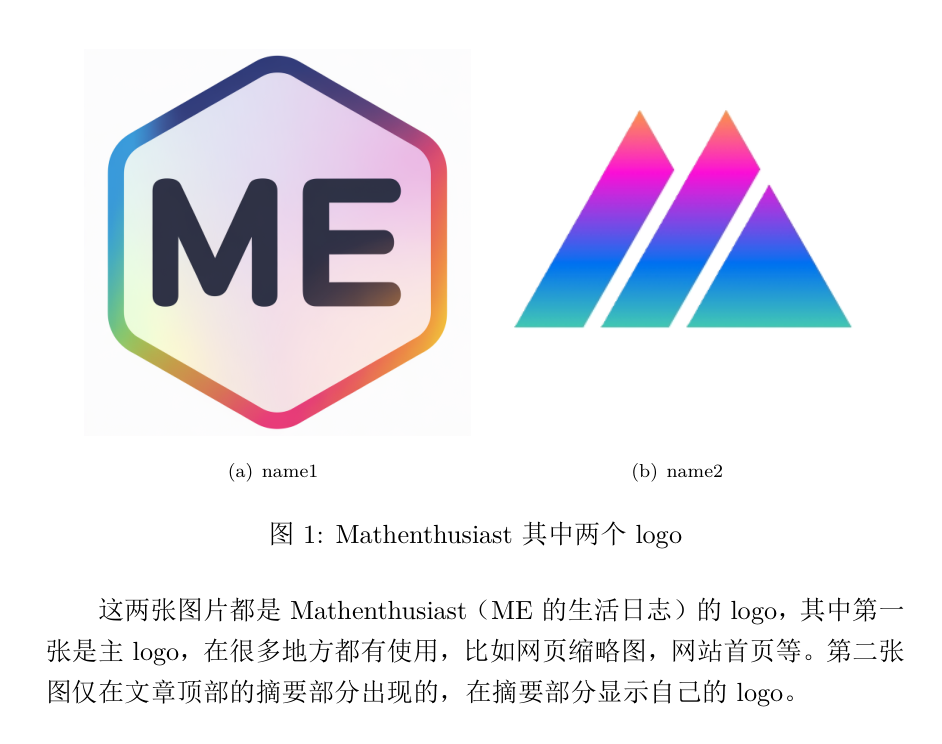

输出：

tips：在较新的 LaTeX 发行版中，subfigure 已被 subfig 宏包取代。您需要加载 subfig 宏包，并将 \subfigure 命令改为 \subfloat。

非子图

如果不想要子图的格式，即想要每个图片互不关联，但是还想并排显示，那我们可以使用minipage环境。

示例代码：

\begin{figure}[htbp]
    \centering
    % 并排几个图，就要写几个minipage

    \begin{minipage}[b]{0.45\textwidth} % 所有minipage宽度之和要小于1，否则会自动变成竖排
        \centering
        \includegraphics[width=0.8\textwidth]{favicon.png} % 使用示例图片
        \caption{name 1}
        \label{Fig1}
    \end{minipage}

    \hfill % 添加水平填充来分隔图片

    \begin{minipage}[b]{0.45\textwidth} % 所有minipage宽度之和要小于1，否则会自动变成竖排
        \centering
        \includegraphics[width=0.8\textwidth]{icon_pic.png} % 使用示例图片
        \caption{name 2}
        \label{Fig2}
    \end{minipage}

\end{figure}

这两张图片都是Mathenthusiast（ME的生活日志）的logo，其中第一张是主logo，在很多地方都有使用，比如网页缩略图，网站首页等。第二张图仅在文章顶部的摘要部分出现的，在摘要部分显示自己的logo。

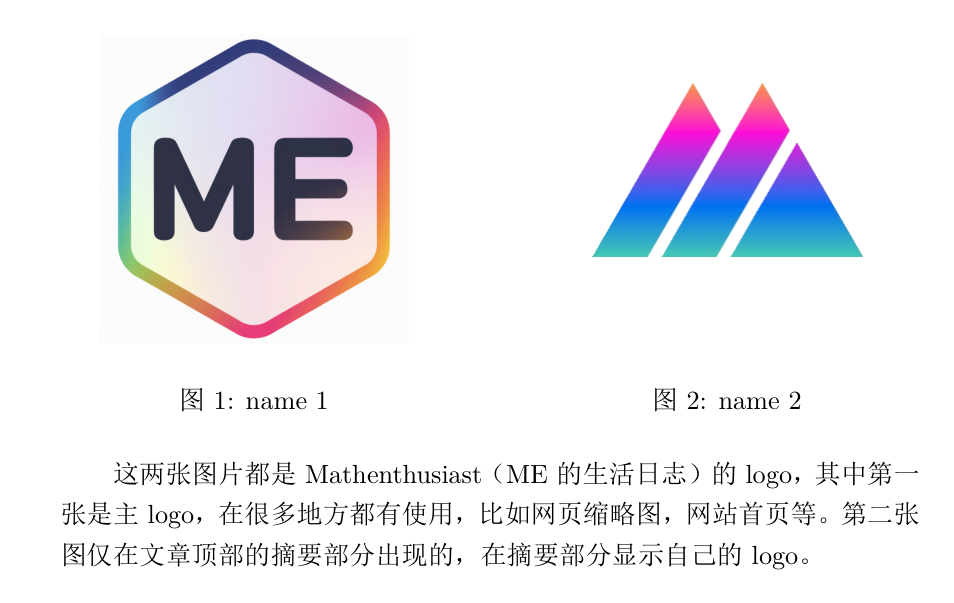

输出：

子图换行显示

假如我们想要一张图同时显示两行图片，那么我们也可以适当调整一下，实现这个功能。

\begin{figure}[htbp]
    \centering
    % 第一行
    \subfloat[name1]{
    \label{fig_sub1}
    \includegraphics[width=0.45\textwidth]{example-image-a}}
    \hfill
    \subfloat[name2]{
    \label{Fig_sub2}
    \includegraphics[width=0.45\textwidth]{example-image-b}}

    % 添加空行分隔两行图片
    \vspace{0.5cm}

    % 第二行
    \subfloat[name3]{
    \label{fig_sub3}
    \includegraphics[width=0.45\textwidth]{example-image-c}}
    \hfill
    \subfloat[name4]{
    \label{Fig_sub4}
    \includegraphics[width=0.45\textwidth]{example-image}}

    \caption{Mathenthusiast的四个logo} % 四张图片的总标题
    \label{four_figures}
\end{figure}

示例（以subfig为例）：

\documentclass{article}
\usepackage{graphicx}
\usepackage{ctex}
\usepackage{subfig} % 使用 subfig 宏包替代 subfigure
\begin{document}

\begin{figure}[htbp]
    \centering
    % 第一行
    \subfloat[name1]{
    \label{fig_sub1}
    \includegraphics[width=0.45\textwidth]{favicon.png}}
    \hfill
    \subfloat[name2]{
    \label{Fig_sub2}
    \includegraphics[width=0.45\textwidth]{icon_pic.png}}

    % 添加空行分隔两行图片
    \vspace{0.5cm}

    % 第二行
    \subfloat[name3]{
    \label{fig_sub3}
    \includegraphics[width=0.9\textwidth]{Mathenthusiast.png}}
    \caption{Mathenthusiast的三个logo} % 四张图片的总标题
    \label{three_figures}
\end{figure}

这三张图片都是Mathenthusiast（ME的生活日志）的logo，其中第一张是主logo，在很多地方都有使用，比如网页缩略图，网站首页等。第二张图仅在文章顶部的摘要部分出现的，在摘要部分显示自己的logo。
第三张图是很久之前（2019年左右）制作的静态网页，那时候使用厂商的页面托管，用ftp管理自己的网页。

\end{document}

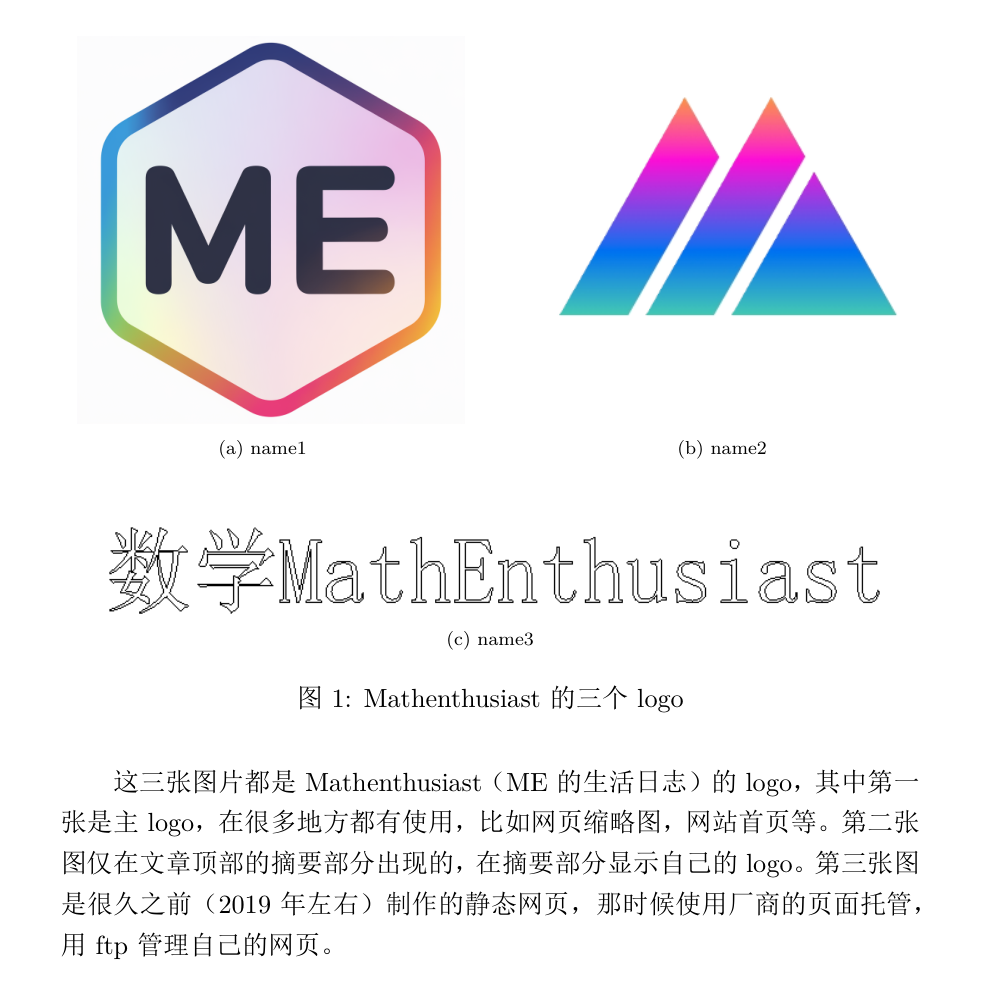

输出：

交叉引用

在插入图片后，可以对图片进行交叉引用。插入图片时，如果使用了\label标签，那我们就可以用\ref命令引用。

示例：

\documentclass{article}
\usepackage{graphicx}
\usepackage{ctex}
\usepackage{subfig} % 使用 subfig 宏包替代 subfigure
\begin{document}

\begin{figure}[htbp]
    \centering
    % 第一行
    \subfloat[name1]{
    \label{fig_sub1}
    \includegraphics[width=0.45\textwidth]{favicon.png}}
    \hfill
    \subfloat[name2]{
    \label{fig_sub2}
    \includegraphics[width=0.45\textwidth]{icon_pic.png}}

    % 添加空行分隔两行图片
    \vspace{0.5cm}

    % 第二行
    \subfloat[name3]{
    \label{fig_sub3}
    \includegraphics[width=0.9\textwidth]{Mathenthusiast.png}}
    \caption{Mathenthusiast的三个logo} % 四张图片的总标题
    \label{three_figures}
\end{figure}

这三张图片都是Mathenthusiast（ME的生活日志）的logo，其中图\ref{fig_sub1}是主logo，在很多地方都有使用，比如网页缩略图，网站首页等。图\ref{fig_sub2}仅在文章顶部的摘要部分出现的，在摘要部分显示自己的logo。
图\ref{fig_sub3}是很久之前（2019年左右）制作的静态网页，那时候使用厂商的页面托管，用ftp管理自己的网页。图\ref{three_figures}\ref{sub@fig_sub1},\ref{three_figures}\ref{sub@fig_sub2}和\ref{three_figures}\ref{sub@fig_sub3}都是图\ref{three_figures}的子图。

\end{document}

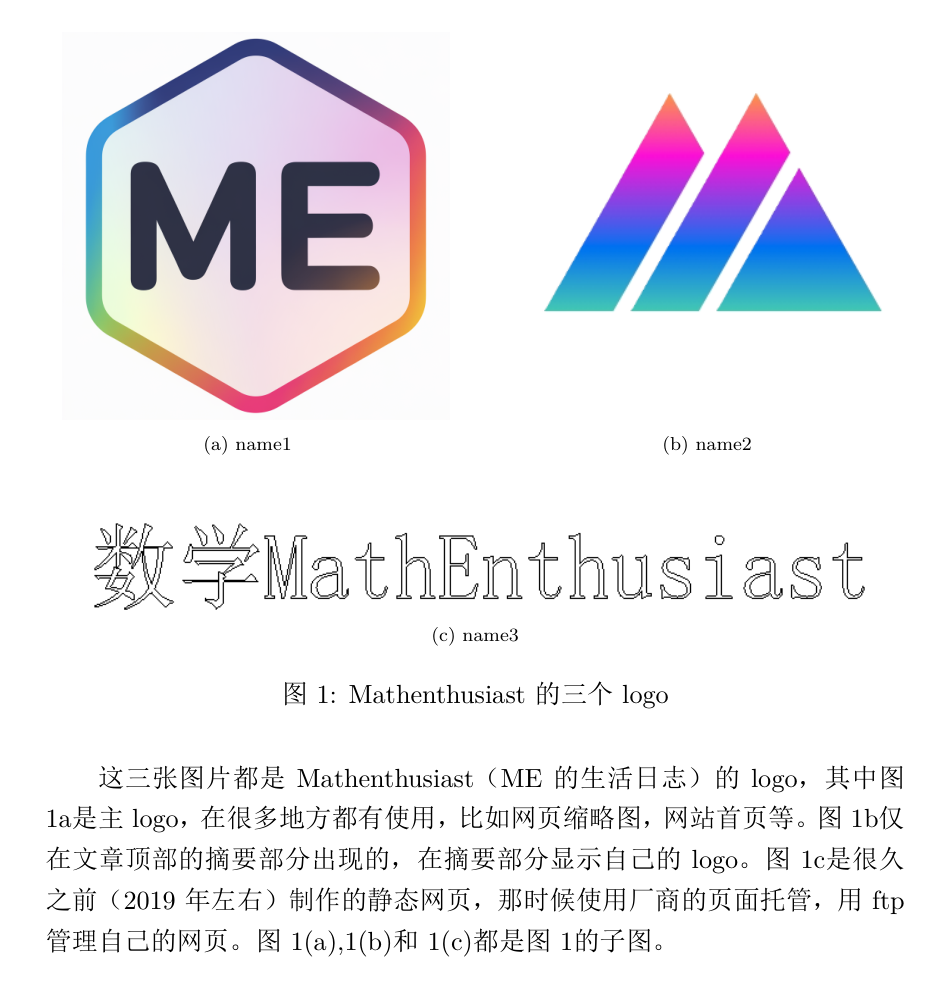

输出：

使用\ref{图片名称}可以直接引用各个子图，但没有括号（不美观）。使用\ref{sub@子图名称}可以单独引用带括号的字图。使用\ref{three_figures}\ref{sub@fig_sub1}可以显示图1(a)格式的引用。
